การแก้ปัญหาไฟตกและแรงดันไม่สมดุลในระบบไฟฟ้า 3 เฟส คือกุญแจสำคัญในการลดต้นทุนแฝงของโรงงาน ปัญหาเหล่านี้ทำให้มอเตอร์ไหม้และบอร์ดควบคุมพังก่อนเวลาอันควร การเลือกใช้อุปกรณ์ควบคุมไฟฟ้าอุตสาหกรรมที่เหมาะสม เช่น ตัวกรองฮาร์มอนิกส์, Surge Protection และ Capacitor Bank รวมถึงการติดตั้งตู้ควบคุมไฟฟ้าและระบบสายดินที่ได้มาตรฐานระบบไฟฟ้าโรงงาน จะช่วยยืดอายุเครื่องจักรและลด Downtime ได้อย่างยั่งยืน
เครื่องจักรหยุดทำงานกะทันหัน บอร์ดคอนโทรลไหม้โดยไม่ทราบสาเหตุ หรือมอเตอร์มีความร้อนสะสมสูงเกินไป ปัญหาเหล่านี้ไม่ใช่แค่เรื่องของความโชคร้าย แต่คือสัญญาณเตือนภัยของ “คุณภาพกระแสไฟฟ้า” ที่ไม่ได้มาตรฐานในระบบไฟฟ้าโรงงาน ไม่ว่าจะปัญหาไฟตก ไฟกระชาก หรือแรงดันไฟฟ้าไม่สมดุล ล้วนเป็นต้นทุนแฝงที่กัดกินกำไรของโรงงานจนทำให้เกิด Downtime ที่ส่งผลให้ค่าซ่อมบำรุงบานปลาย
แต่ก่อนที่เครื่องจักรราคาแพงจะเสียหายไปมากกว่านี้ เรามาเจาะลึกวิธีวิเคราะห์และอุดรอยรั่วในระบบไฟฟ้า 3 เฟส ขั้นแอดวานซ์ เพื่อคืนเสถียรภาพสูงสุดให้กับสายการผลิต พร้อมช่วยประหยัดพลังงานในโรงงานได้อย่างมีประสิทธิภาพ
H2: ผลกระทบแฝงของ Phase Unbalance ต่อมอเตอร์และเครื่องจักร
Phase Unbalance (แรงดันไฟฟ้าไม่สมดุล) คือ ภาวะที่แรงดันไฟฟ้าในแต่ละเฟสของระบบไฟฟ้า 3 เฟส มีค่าไม่เท่ากัน ส่งผลให้กระแสไฟฟ้าไหลผิดปกติ มอเตอร์เกิดความร้อนสะสม ประสิทธิภาพลดลง ถือเป็นต้นทุนแฝงร้ายแรงที่ทำให้เครื่องจักรอุตสาหกรรมเสียหายก่อนเวลาอันควร
H3: มอเตอร์รับภาระหนัก (Motor Overheating)
ตามมาตรฐาน NEMA หากแรงดันไฟฟ้าไม่สมดุลเพียง 1% ก็อาจส่งผลให้เกิดความร้อนในมอเตอร์เพิ่มขึ้นได้ โดยความร้อนที่สะสมนี้จะทำลายฉนวนพันขดลวด (Winding Insulation) ทำให้มอเตอร์ไหม้และมีอายุการใช้งานสั้นลงกว่าที่ควรจะเป็นถึง 50%
H3: กินพลังงานอย่างเปล่าประโยชน์
เมื่อมอเตอร์ทำงานภายใต้ภาวะแรงดันไม่สมดุล เครื่องจักรจะต้องดึงกระแสไฟฟ้าเพิ่มขึ้นเพื่อรักษาความเร็วรอบและกำลังบิดให้คงที่ ส่งผลให้ค่าพลังงานไฟฟ้าพุ่งสูงขึ้น โดยที่ประสิทธิภาพการผลิต (Output) กลับลดลง
H3: ความเสี่ยงในการสะดุดของระบบควบคุม
อุปกรณ์ในตู้ควบคุมไฟฟ้า เช่น PLC (Programmable Logic Controller) หรือเซนเซอร์ต่าง ๆ มีความอ่อนไหวต่อระดับแรงดันไฟฟ้า หากเกิดความไม่สมดุลหรือไฟตก ระบบควบคุมอาจสั่งการผิดพลาดหรือรีเซตตัวเอง ทำให้สายการผลิตต้องหยุดชะงักทันที
H2: วิธีวิเคราะห์ พร้อมแก้ปัญหาระบบสายดินและกระแสคลื่นรบกวน
ปัญหาคลื่นรบกวนหรือฮาร์มอนิกส์ในระบบไฟฟ้าอุตสาหกรรม เกิดจากการใช้อุปกรณ์ที่ไม่เป็นเชิงเส้น (Non-linear Loads) ทำให้รูปคลื่นกระแสไฟผิดเพี้ยน การแก้ปัญหาทำได้โดยการใช้เครื่องวิเคราะห์คุณภาพไฟฟ้า (Power Quality Analyzer) และติดตั้ง Harmonic Filter เพื่อกรองสัญญาณรบกวนทิ้ง
H3: อุปกรณ์ใดบ้างที่สร้างกระแสฮาร์มอนิกส์และส่งผลอย่างไร ?
ในระบบไฟฟ้าโรงงานปัจจุบัน อุปกรณ์ที่เป็นต้นเหตุหลักที่ทำให้เกิดกระแสฮาร์มอนิกส์ (กระแสไฟฟ้าส่วนเกินที่มีความถี่ผิดปกติซ้อนทับเข้ามาในระบบ) ได้แก่ Inverter (VSD), เครื่องสำรองไฟ (UPS), หลอดไฟ LED และเครื่องเชื่อมไฟฟ้า คลื่นรบกวนเหล่านี้จะไหลกลับเข้าสู่ระบบ ทำให้สายไฟร้อนจัด เบรกเกอร์ตัดการทำงานโดยไม่มีสาเหตุ และทำให้อายุการใช้งานของหม้อแปลงสั้นลง
H3: Active vs Passive Harmonic Filter เลือกใช้แบบไหนดี ?
เพื่อรับมือกับกระแสฮาร์มอนิกส์ที่อาจเกิดขึ้น การเลือกตัวกรองที่ถูกต้องคือสิ่งสำคัญ ซึ่งในงานระบบไฟฟ้าอุตสาหกรรม จะนิยมใช้กันอยู่ 2 รูปแบบหลัก ดังตารางเปรียบเทียบต่อไปนี้
| คุณสมบัติ | Passive Harmonic Filter | Active Harmonic Filter (AHF) |
| หลักการทำงาน | ใช้ R-L-C กรองคลื่นที่ความถี่เฉพาะ (เช่น ลำดับที่ 5 หรือ 7) | ใช้ชิปประมวลผลสร้างกระแสชดเชยคลื่นรบกวนแบบ Real-time |
| ความแม่นยำ | ปานกลาง เหมาะกับโหลดที่คงที่ | สูงมาก กรองฮาร์มอนิกส์ได้ทุกช่วงความถี่พร้อมกัน |
| ต้นทุน | ประหยัด ลงทุนต่ำ | ราคาสูง แต่คุ้มค่าในระยะยาว |
| ความเหมาะสม | ปั๊มน้ำ, พัดลมระบายอากาศขนาดใหญ่ | โรงงานที่มี VSD จำนวนมาก, หุ่นยนต์อุตสาหกรรม |
H2: ระบบสายดินที่ถูกต้องสำหรับโรงงานอุตสาหกรรม
ระบบสายดิน (Grounding System) ในโรงงานอุตสาหกรรม ทำหน้าที่ดึงกระแสไฟฟ้ารั่วและสัญญาณรบกวนลงสู่ดิน เพื่อป้องกันอันตรายต่อผู้ปฏิบัติงานและเครื่องจักร ซึ่งตามมาตรฐานของประเทศไทย ค่าความต้านทานดินสำหรับเมนสวิตช์บอร์ดต้องมีค่าไม่เกิน 5 โอห์มเสมอ
H3: ค่าความต้านทานดินควรอยู่ที่เท่าไร และจะตรวจสอบได้อย่างไร ?
ตามมาตรฐานการติดตั้งทางไฟฟ้าของ วสท. ค่าความต้านทานดินที่จุดต่อลงดินหลักต้องไม่เกิน 5 โอห์ม (ยิ่งต่ำยิ่งดี) โรงงานควรมีการตรวจสอบและวัดค่าด้วยเครื่อง Earth Tester เป็นประจำทุก ๆ 6-12 เดือน เพื่อให้มั่นใจว่าแท่งกราวด์ยังทำงานได้สมบูรณ์ ไม่เกิดสนิมหรือเสื่อมสภาพ
H3: ระบบไฟฟ้า 3 เฟส ในโรงงานควรติดตั้งสายดินอย่างไรให้ปลอดภัย ?
การติดตั้งที่ปลอดภัยต้องแยกระบบสายดินระหว่างสายดินป้องกันไฟรั่ว (Protective Earth: PE) สำหรับโครงตู้และมอเตอร์ ออกจากสายดินสำหรับระบบสื่อสารของอุปกรณ์อิเล็กทรอนิกส์ เพื่อป้องกันไม่ให้สัญญาณรบกวนจากมอเตอร์วิ่งย้อนกลับไปทำลายบอร์ดคอนโทรลในตู้ควบคุมไฟฟ้า
H2: อุปกรณ์ไฟฟ้าอุตสาหกรรมที่จำเป็นเพื่อป้องกันไฟตกและไฟกระชาก
การป้องกันไฟตกและไฟกระชากในระบบไฟฟ้า 3 เฟส จำเป็นต้องพึ่งพาอุปกรณ์ควบคุมไฟฟ้าอุตสาหกรรมที่มีประสิทธิภาพ เช่น อุปกรณ์ป้องกันไฟกระชาก (SPD) และคาปาซิเตอร์แบงก์ (Capacitor Bank) เพื่อปรับปรุงคุณภาพไฟและรักษาระดับแรงดันให้คงที่

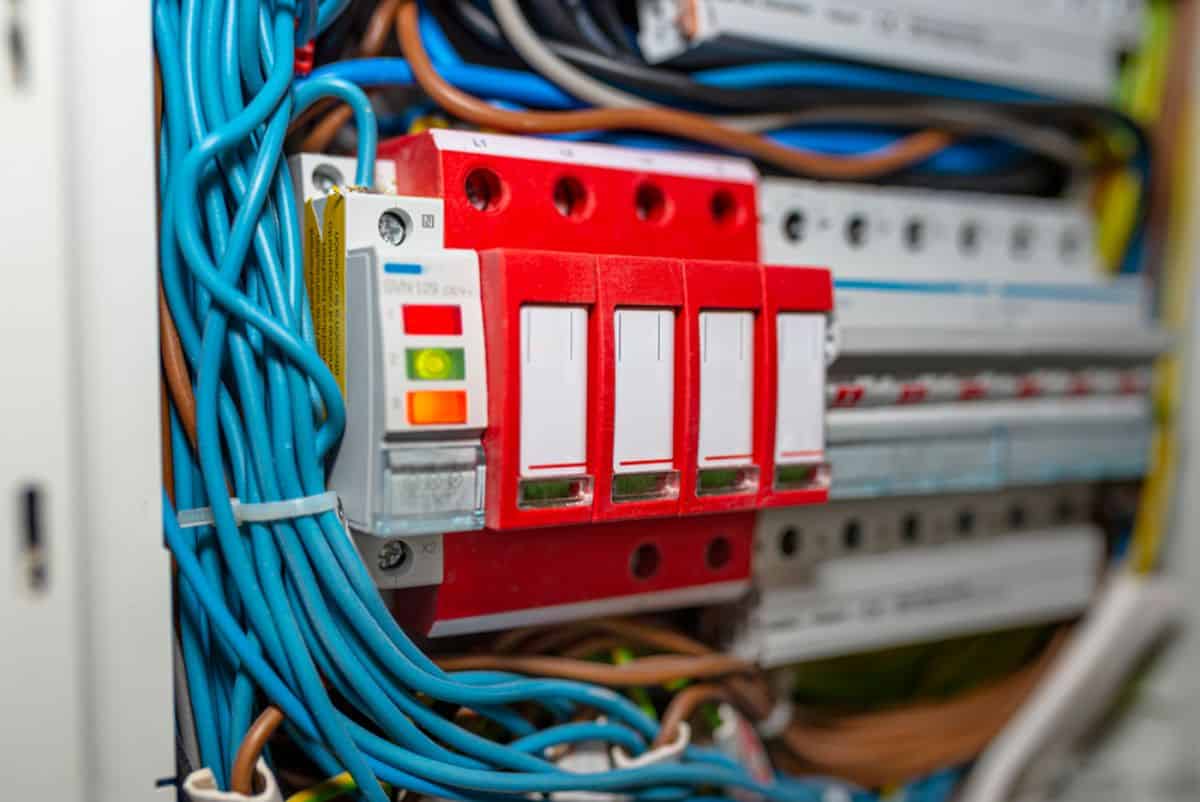

H3: 1. Surge Protection Device (SPD) : ด่านแรกในการปกป้องเครื่องจักร
เมื่อเกิดฟ้าผ่าหรือการตัดต่อวงจรของการไฟฟ้า จะเกิดแรงดันไฟกระชากเข้ามาในระบบการติดตั้ง SPD โดยตู้ MDB (Main Distribution Board) จะทำหน้าที่เหมือนวาล์วระบายแรงดันส่วนเกินทิ้งลงดิน ปกป้องไม่ให้แผงวงจรอิเล็กทรอนิกส์ในเครื่องจักรราคาแพงได้รับความเสียหาย
H3: 2. Power Factor Correction (Capacitor Bank) : ลดค่าไฟและเพิ่มประสิทธิภาพ
ปัญหาไฟตกในโรงงานส่วนหนึ่งเกิดจากค่า Power Factor (PF) ต่ำ การติดตั้ง Capacitor Bank เข้าไปในระบบ จะช่วยชดเชยกำลังไฟฟ้ารีแอ็กทิฟ (kVAR) ทำให้ระดับแรงดันไฟฟ้าในโรงงานคงที่ขึ้น ลดความสูญเสียในสายไฟ และช่วยประหยัดค่าปรับพาวเวอร์แฟกเตอร์จากการไฟฟ้าได้อีกด้วย
H2: วิธีเลือกขนาดตู้โหลดเซ็นเตอร์ 3 เฟส ตามโหลดไฟฟ้าของโรงงาน
การเลือกตู้โหลดเซ็นเตอร์ให้รองรับกระแสไฟได้อย่างเพียงพอเป็นเรื่องสำคัญ โดยสามารถทำตามขั้นตอนง่าย ๆ ดังนี้
- รวบรวมโหลดทั้งหมด : คำนวณกำลังไฟฟ้า (วัตต์/กิโลวัตต์) ของเครื่องจักรทั้งหมดในโซนนั้น
- แปลงเป็นกระแสไฟฟ้า (แอมแปร์) : ใช้สูตร P = √3 × V × I × cosθ (สำหรับระบบไฟฟ้า 3 เฟส)
- เผื่อค่าความปลอดภัย (Safety Factor) : นำกระแสรวมที่ได้มาคูณ 1.25 (เผื่อโหลดในอนาคตและกระแสกระชาก)
- เลือกขนาดเมนเบรกเกอร์ (Main Breaker) : ให้สอดคล้องกับค่าที่คำนวณได้ พร้อมจัดเฟสให้สมดุล
สำหรับโรงงานหรือผู้ประกอบการที่กำลังมองหาตู้โหลดเซ็นเตอร์ 3 เฟส และอุปกรณ์ควบคุมไฟฟ้าอุตสาหกรรมของแท้ที่ได้มาตรฐานความปลอดภัยระดับสากล “ร้านไฟฟ้า” ได้คัดสรรสินค้าคุณภาพจากแบรนด์ชั้นนำทั่วโลก เพื่อรองรับการใช้งานในระบบไฟฟ้าโรงงานอย่างครอบคลุมทุกสเกลการผลิต พร้อมเสนอราคาที่คุ้มค่าและตอบโจทย์การลงทุนระยะยาว
รับคำปรึกษาโดยผู้เชี่ยวชาญด้านระบบไฟฟ้าโรงงานตลอดการใช้งาน มั่นใจได้ทั้งคุณภาพ ราคา และบริการหลังการขายระดับมืออาชีพ ให้การรับประกันนานสูงสุด 2 ปี จัดส่งฟรี ทันที ! เมื่อมียอดชำระครบ 5,000 บาทขึ้นไปหากต้องการสั่งซื้อจำนวนมาก สามารถขอใบเสนอราคาได้ทันที
สนใจสอบถามข้อมูลเพิ่มเติม ติดต่อได้ที่
- โทร. 089-121-1111
- LINE OA: @eshop
- Email: ranfaifa@gmail.com
ข้อมูลอ้างอิง
- Stopping a Costly Leak: The Effects of Unbalanced Voltage on the Life and Efficiency of Three-Phase Electric Motors. สืบค้นเมื่อ 2 กันยายน 2569 จาก https://www1.eere.energy.gov/manufacturing/tech_assistance/pdfs/em_volume30.pdf
- The Influence of voltage unbalance on NEMA motor performance. สืบค้นเมื่อ 2 กันยายน 2569 จาก https://electrical-engineering-portal.com/voltage-unbalance-nema-motor-performance
- Passive vs Active Harmonic Filter Selection. สืบค้นเมื่อ 2 กันยายน 2569 จาก https://www.nevacontrol.com/en/blog/harmonik-filtre-secimi/
| FAQ
H2: คำถามที่พบบ่อยเกี่ยวกับระบบไฟฟ้า 3 เฟส (FAQs) H3: Q: วิธีเลือกขนาดตู้โหลดเซ็นเตอร์ 3 เฟส ตามโหลดไฟฟ้า ทำได้อย่างไร ? A: ต้องเริ่มจากการคำนวณกระแสไฟฟ้าทั้งหมดของโหลดรวมกัน (เป็นหน่วยแอมป์) จากนั้นนำมาคูณด้วย Safety Factor 1.25 เผื่อในเรื่องความปลอดภัย แล้วจึงเลือกขนาดของ Main Breaker และตู้โหลดเซ็นเตอร์ให้ทนกระแสได้มากกว่าหรือเท่ากับค่าที่คำนวณได้ พร้อมกระจายโหลดทั้ง 3 เฟสให้สมดุลกัน H3: Q: อุปกรณ์ไฟฟ้าอุตสาหกรรมที่จำเป็นสำหรับโรงงานมีอะไรบ้าง ? A: อุปกรณ์หลักที่ขาดไม่ได้คือ 1. ตู้เมนสวิตช์บอร์ด (MDB) 2. อุปกรณ์ป้องกันไฟกระชาก (SPD) 3. คาปาซิเตอร์แบงก์ (ปรับปรุง Power Factor) 4. อินเวอร์เตอร์ควบคุมมอเตอร์ (VSD) และ 5. เบรกเกอร์และรีเลย์ป้องกันความผิดพร่องต่าง ๆ H3: Q: ระบบไฟฟ้า 3 เฟส ในโรงงานควรติดตั้งอย่างไรให้ปลอดภัย ? A: ต้องยึดหลักมาตรฐานของ วสท. โดยการเดินสายไฟขนาดที่ถูกต้องตามพิกัดเบรกเกอร์ แยกระบบสายดินของเครื่องจักร (PE) ออกจากอุปกรณ์อิเล็กทรอนิกส์ จัดโหลดแต่ละเฟสให้มีความสมดุล (Unbalance ไม่เกิน 1-2%) และติดตั้งอุปกรณ์ตัดไฟรั่วที่จุดเสี่ยง H3: Q: สาเหตุหลักที่ทำให้มอเตอร์ในระบบไฟฟ้า 3 เฟสไหม้คืออะไร ? A: สาเหตุอันดับต้น ๆ คือปัญหาแรงดันไฟฟ้าไม่สมดุล ไฟตก หรือเฟสหาย ซึ่งทำให้มอเตอร์กินกระแสไฟมากกว่าปกติจนเกิดความร้อนสะสม รวมถึงปัญหาลูกปืนแตกหรือการระบายอากาศที่อุดตัน |
