การเดินระบบไฟฟ้าในอาคาร บ้านพักอาศัย หรือโรงงานอุตสาหกรรม สิ่งที่เราจะมองข้ามไม่ได้เลยคือระบบการจัดเก็บและปกป้องสายไฟ เพราะสายไฟนับร้อยนับพันเส้นที่วิ่งออกจากตู้ควบคุมระบบไฟฟ้า (Consumer Unit หรือ Main Board) หากปล่อยให้รกรุงรัง ไม่เพียงแต่จะดูไม่สวยงาม แต่อาจกลายเป็นจุดเสี่ยงที่ก่อให้เกิดอุบัติเหตุไฟฟ้ารั่ว ไฟฟ้าลัดวงจร หรือเป็นเป้าโจมตีของหนูและสัตว์ฟันแทะได้
หนึ่งในอุปกรณ์ชิ้นสำคัญที่ช่างไฟมืออาชีพและวิศวกรเลือกรวมสายไฟเส้นหลักเข้าด้วยกันก็คือ “รางวายเวย์” ในบทความนี้จะพาทุกคนไปทำความเข้าใจแบบเจาะลึกว่าอุปกรณ์ชิ้นนี้คืออะไร มีวิธีเลือกขนาดอย่างไรให้เหมาะสมตามมาตรฐาน

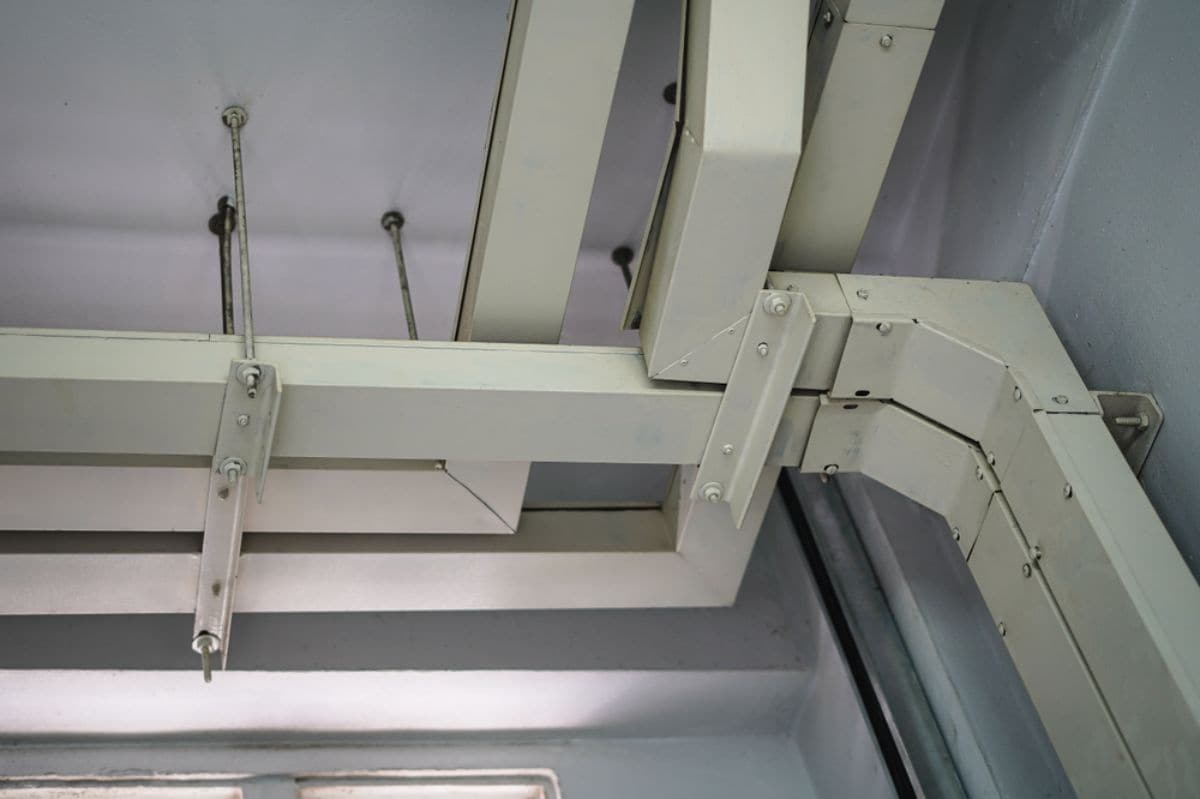

ทำความรู้จัก ราง Wireway คืออะไร และต่างจากรางเก็บสายไฟทั่วไปอย่างไร ?
สำหรับคนที่เพิ่งเริ่มศึกษาเรื่องงานระบบ อาจจะสับสนระหว่างคำว่า รางวายเวย์กับรางเก็บสายไฟทั่วไป เรามาแยกแยะให้เห็นภาพชัดเจนกัน
ราง Wireway คืออะไร ?
รางวายเวย์ (Wireway) คือรางสำหรับจัดเก็บสายไฟที่ผลิตจากโลหะ ซึ่งมักเป็นเหล็กแผ่นพับขึ้นรูป ผิวภายนอกอาจผ่านการพ่นสีฝุ่นอบความร้อน หรือชุบกัลวาไนซ์เพื่อป้องกันสนิม จุดเด่นคือมีฝาปิด-เปิดแบบสลักหรือขันสกรูที่สามารถถอดออกได้ตลอดแนว เหมาะสำหรับใช้รวบรวมสายไฟฟ้า เมนหลัก (Main Circuit) หรือสายวงจรย่อยจำนวนมากในจุดเดียว
ความต่างระหว่างรางวายเวย์กับรางเก็บสายไฟทั่วไป
รางเก็บสายไฟ เป็นคำเรียกรวมที่ไม่ได้เฉพาะเจาะจง โดยทั่วไป มักทำจาก PVC หรือพลาสติก ออกแบบมาสำหรับงานเก็บสายไฟภายในบ้าน งานระบบเล็ก หรือสายสัญญาณ เช่น สายโทรศัพท์ สายแลน (LAN) มีน้ำหนักเบา รับน้ำหนักสายไฟขนาดใหญ่ไม่ได้มากและไม่ทนต่อแรงกระแทกหนัก ๆ
รางวายเวย์ เป็นรางเก็บสายไฟที่ทำมาจากโลหะ ออกแบบมาเพื่อรองรับงานหนัก (Heavy Duty) สามารถรองรับน้ำหนักสายไฟเมนขนาดใหญ่ได้ดี ทนทานต่อแรงกระแทกและการกัดแทะ มักนิยมเดินลอยใต้ฝ้าเพดาน หรือโชว์แนวท่อในสไตล์ลอฟต์ (Loft)
ทำไมงานระบบไฟฟ้ามาตรฐาน ต้องเลือกใช้รางวายเวย์ ?
การเลือกใช้รางวายเวย์โลหะในงานระบบไฟฟ้า ไม่ได้ตอบโจทย์แค่เรื่องความสวยงามเป็นระเบียบเท่านั้น แต่ยังมีข้อดีในแง่วิศวกรรมและความปลอดภัยอีกหลายประการ
ความปลอดภัยสูงและไม่ลามไฟ
เนื่องจากตัวรางทำจากโลหะหนา จึงช่วยป้องกันสายไฟจากการถูกของมีคมบาด ป้องกันหนูกัดแทะสายไฟ ซึ่งเป็นสาเหตุยอดฮิตของไฟฟ้าลัดวงจร นอกจากนี้ หากเกิดความร้อนสะสม หรือประกายไฟภายใน ตัวรางเหล็กจะช่วยจำกัดวงของประกายไฟไม่ให้ลุกลามออกไปภายนอก
ยืดหยุ่นสูง บำรุงรักษาง่ายในอนาคต
ต่างจากการเดินสายไฟแบบร้อยท่อปิดตาย เพราะรางวายเวย์สามารถเปิดฝาครอบออกได้ตลอดแนว หากในอนาคตต้องการเพิ่มสายไฟสำหรับเครื่องปรับอากาศเครื่องใหม่ หรือต้องการเช็กว่าสายไฟจุดไหนมีปัญหา ช่างไฟก็สามารถเปิดฝาและไล่สายไฟได้ทันทีโดยไม่ต้องรื้อระบบใหม่
คู่มือการเลือกขนาดรางวายเวย์ให้เหมาะสมกับหน้างาน
การเลือกขนาดรางวายเวย์เป็นเรื่องที่ต้องอาศัยการคำนวณตามมาตรฐานวิศวกรรม เช่น มาตรฐาน วสท. กฎเหล็กที่สำคัญที่สุดคือห้ามอัดสายไฟจนเต็มรางร้อยเปอร์เซ็นต์ ซึ่งตามมาตรฐานแล้ว พื้นที่หน้าตัดรวมของสายไฟทั้งหมดภายในราง ไม่ควรเกิน 20% – 40% ของพื้นที่หน้าตัดภายในรางวายเวย์ (ขึ้นอยู่กับประเภทและจำนวนของสายไฟ) ทั้งนี้เพื่อให้มีช่องว่างให้อากาศถ่ายเท ความร้อนไม่สะสมจนฉนวนสายไฟละลาย
เลือกรางเดินสายไฟแบบไหนดีสำหรับงานอุตสาหกรรม ?
สำหรับงานอุตสาหกรรม ควรเลือกใช้รางเดินสายไฟประเภทโลหะ หรือรางวายเวย์ที่ผลิตจากเหล็กแผ่นพับขึ้นรูปที่มีความทนทานต่อแรงกระแทก ความชื้น และสารเคมี หากเป็นพื้นที่ภายในโรงงานทั่วไปสามารถใช้รางวายเวย์พ่นสีฝุ่นได้ แต่หากเป็นพื้นที่ภายนอกหรือมีความชื้นสูง แนะนำให้เลือกใช้รางวายเวย์ชุบฮอตดิปกัลวาไนซ์ (Hot-Dip Galvanized) เพื่อป้องกันสนิมกัดกร่อนในระยะยาว
ตารางขนาดรางวายเวย์ยอดนิยมที่ช่างไฟเลือกใช้
| ขนาดรางวายเวย์ (กว้าง x สูง x ยาว) | ประเภทงานที่เหมาะสม |
|---|---|
| 2” x 3” x 8 ฟุต (50 x 75 x 2440 มม.) | งานเดินสายไฟขนาดเล็ก หรือสายสัญญาณจำนวนไม่มาก |
| 2” x 4” x 8 ฟุต (50 x 100 x 2440 มม.) | งานอาคารขนาดเล็ก บ้านพักอาศัย หรือการเดินสายไฟเมนย่อย |
| 4” x 4” x 8 ฟุต (100 x 100 x 2440 มม.) | ขนาดรางวายเวย์มาตรฐานที่นิยมใช้มากที่สุดในงานอาคารและสำนักงาน |
| 4” x 6” x 8 ฟุต (100 x 150 x 2440 มม.) | งานระบบไฟฟ้าในอาคารขนาดใหญ่ที่ต้องรวบรวมสายไฟหลายวงจร |
| 4” x 8” x 8 ฟุต (100 x 200 x 2440 มม.) | งานโรงงานอุตสาหกรรมที่ต้องรองรับสายไฟขนาดใหญ่และปริมาณมาก |
หมายเหตุ : สามารถเลือกความหนาของแผ่นเหล็ก เช่น 0.8 มม., 1.0 มม., 1.2 มม. หรือ 1.6 มม. ตามน้ำหนักสายไฟที่ต้องรองรับ

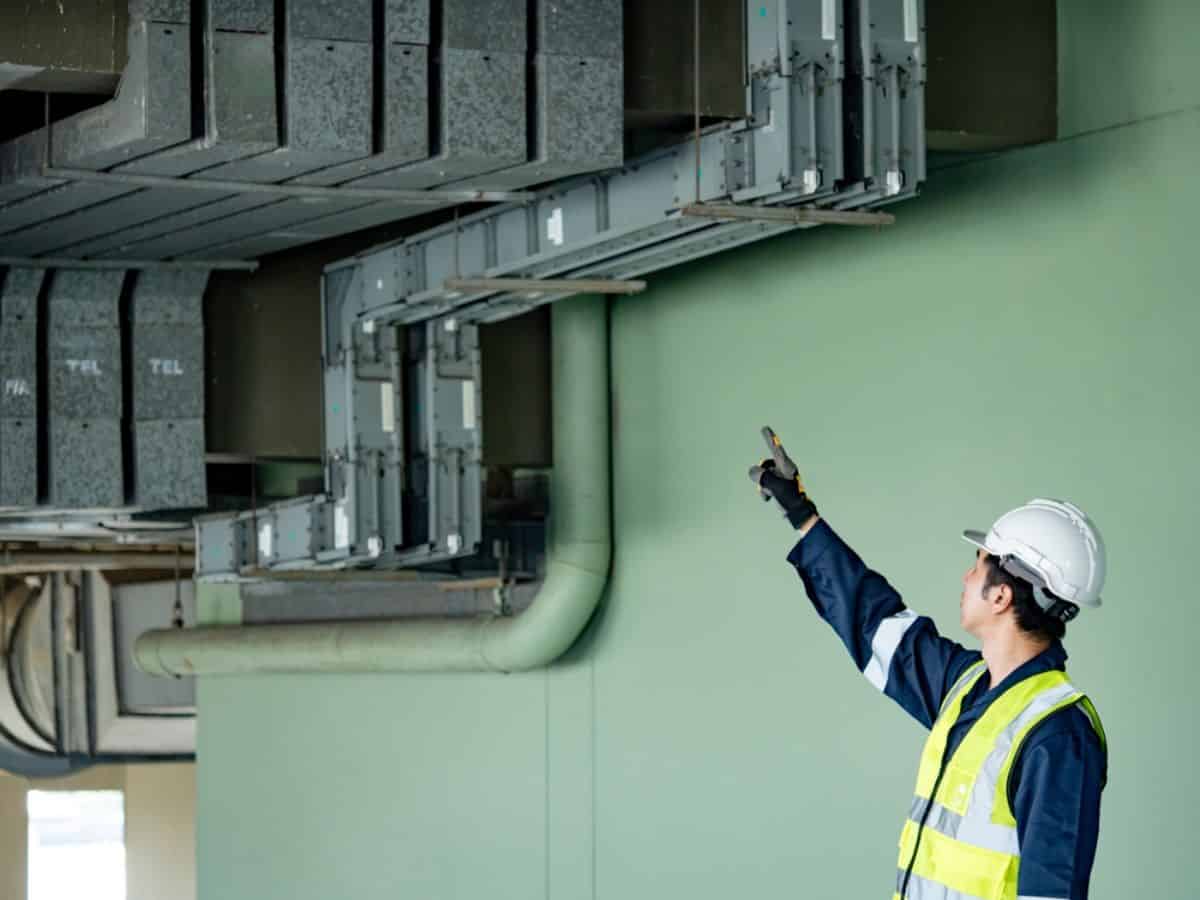

เทคนิคและข้อควรระวังในการติดตั้งรางเก็บสายไฟและวายเวย์
เพื่อให้ระบบไฟฟ้าทำงานได้อย่างเต็มประสิทธิภาพและปลอดภัยสูงสุด นี่คือสิ่งที่ช่างไฟและเจ้าของอาคารควรตรวจสอบระหว่างการติดตั้ง
ระบบรองรับ (Support) ต้องแข็งแรง
รางวายเวย์รวมกับน้ำหนักสายไฟเหล็กด้านในมีน้ำหนักค่อนข้างมาก ดังนั้น แฮงเกอร์ (Hanger) หรือขายึดรางพอร์ตเตอร์จะต้องถูกยึดกับโครงสร้างอาคารอย่างแน่นหนา และมีระยะห่างระหว่างจุดรองรับที่ได้มาตรฐาน (โดยทั่วไปไม่เกิน 1.5 – 2 เมตร) เพื่อป้องกันรางแอ่นหรือถล่มลงมา
ต้องต่อระบบสายดิน (Grounding)
เนื่องจากตัวรางทำจากโลหะและเป็นสื่อนำไฟฟ้า ช่างติดตั้งจำเป็นต้องทำการเชื่อมต่อสายดิน (Bonding Fly Wire) เข้ากับตัวรางเหล็กในทุก ๆ ท่อนที่เชื่อมต่อกัน เพื่อป้องกันอันตรายในกรณีกระแสไฟฟ้ารั่วจากสายไฟด้านในมาแตะตัวราง
แยกประเภทสายไฟเพื่อลดสัญญาณรบกวน
หลีกเลี่ยงการเดินสายไฟกำลังสูง (Power Cable) รวมในรางเดียวกับสายสัญญาณอ่อน เช่น สายแลน หรือสายกล้องวงจรปิด (CCTV) หากเลี่ยงไม่ได้ ควรมีแผ่นกั้น (Separator) ภายในรางเพื่อป้องกันสัญญาณรบกวน (EMI)
ยกระดับความปลอดภัยให้งานระบบด้วยอุปกรณ์ที่ได้มาตรฐาน
การลงทุนเลือกใช้รางวายเวย์ที่มีคุณภาพและคำนวณขนาดอย่างถูกต้องตั้งแต่แรก อาจดูเหมือนมีค่าใช้จ่ายเริ่มต้นที่สูงกว่าการเดินสายไฟแบบปล่อยลอยทั่วไป แต่สิ่งที่ได้กลับมาคือความปลอดภัยสูงสุดของชีวิตและทรัพย์สิน อีกทั้งอาคารยังจะดูเป็นระเบียบเรียบร้อยน่ามอง และที่สำคัญคือประหยัดค่าใช้จ่ายในการซ่อมบำรุงหรือปรับปรุงระบบไฟฟ้าในอนาคตได้อย่างมหาศาล
สำหรับผู้รับเหมา ช่างไฟ หรือเจ้าของบ้านท่านใดที่กำลังวางแผนเดินระบบไฟฟ้าใหม่ และมองหา รางวายเวย์ คุณภาพสูง รวมถึงรางเก็บสายไฟทุกประเภท ที่ผลิตจากวัสดุหนาได้มาตรฐาน ทนทาน ไม่บิดงอง่าย ขอแนะนำ รางวายเวย์ KJL หนึ่งในแบรนด์รางเก็บสายไฟชั้นนำที่ได้รับความนิยมด้วยจุดเด่นในเรื่องโครงสร้างเหล็กหนาแข็งแรง พ่นสีฝุ่นอบความร้อนมาตรฐานโรงงาน ทนต่อการกัดกร่อน พร้อมมีขนาดให้เลือกครบครัน สามารถเข้ามาเลือกชมสินค้าและปรึกษาเราได้ที่ “ร้านไฟฟ้า” ศูนย์รวมอุปกรณ์ไฟฟ้ามาตรฐานอุตสาหกรรมครบวงจร เรามีรางวายเวย์ Wireway และอุปกรณ์ข้อต่อ (Fitting) หลากหลายรูปแบบ ครบทุกขนาดมาตรฐาน พร้อมทีมงานมืออาชีพคอยให้คำแนะนำในการคำนวณขนาดรางวายเวย์ที่ถูกต้องและประหยัดที่สุดให้กับหน้างาน มั่นใจได้ทั้งคุณภาพ ราคา และบริการหลังการขายระดับมืออาชีพ ให้การรับประกันนานสูงสุด 2 ปี จัดส่งฟรี ทันที เมื่อมียอดชำระครบ 5,000 บาทขึ้นไปหากต้องการสั่งซื้อจำนวนมาก สามารถขอใบเสนอราคาได้ทันที
สนใจสอบถามข้อมูลเพิ่มเติม ติดต่อได้ที่
- โทร. 089-121-1111
- LINE OA: @eshop
- Email: ranfaifa@gmail.com
ข้อมูลอ้างอิง
- รางวายเวย์ คืออะไร. สืบค้นเมื่อ 3 กันยายน 2569 จาก https://www.changfi.com/fix/2023/01/21/รางวายเวย์-คืออะไร/
คำถามที่พบบ่อยเกี่ยวกับการซื้อรางวายเวย์ (FAQs)
Q : รางวายเวย์ KJL ของแท้ ดูยังไง เช็กอย่างไร ?
A : การตรวจสอบรางวายเวย์ KJL ของแท้ สามารถสังเกตได้จากโลโก้ KJL ที่ปั๊มจม หรือสกรีนชัดเจนบนตัวผลิตภัณฑ์และบรรจุภัณฑ์ ตัวเหล็กมีความหนาได้มาตรฐานตามสเปก สีพ่นฝุ่น (Powder Coating) เรียบเนียนสม่ำเสมอ ไม่หลุดร่อนง่าย รวมถึงมีเอกสาร Certificate รับรองมาตรฐานจากโรงงานผู้ผลิตเมื่อสั่งซื้อผ่านตัวแทนจำหน่ายที่น่าเชื่อถือ
Q : รางวายเวย์ KJL ดีอย่างไร มีขนาดไหนบ้าง ?
A : รางวายเวย์ KJL โดดเด่นด้วยการใช้เหล็กคุณภาพสูง แข็งแรง ทนทาน พ่นสีอบความร้อนมาตรฐานโรงงาน ป้องกันสนิมได้ดีเยี่ยม มีให้เลือกครบทุกขนาดมาตรฐาน เช่น 2”x3”, 2”x4”, 4”x4”, 4”x6” ไปจนถึง 4”x8” ความยาวมาตรฐาน 8 ฟุต (2.44 เมตร) และมีความหนาเหล็กให้เลือกหลากหลาย (0.8 – 1.6 มม.) รองรับได้ทั้งงานอาคารและโรงงานอุตสาหกรรม
Q : หากต้องการอุปกรณ์ข้อต่อ (Fitting) ของรางวายเวย์ ต้องสั่งซื้ออย่างไรให้พอดีกับหน้างาน ?
A : ควรวัดขนาดกว้าง x สูงของรางวายเวย์หลักที่ใช้ก่อน จากนั้นเลือกอุปกรณ์ข้อต่อ เช่น ข้องอ 90 องศา (Elbow), ข้อสามทาง (Tee) หรือข้อสี่ทาง (Cross) ที่มีขนาดหน้าตัดตรงกับตัวราง โดยแนะนำให้ปรึกษาทีมช่าง หรือเจ้าหน้าที่ของร้านค้าเพื่อช่วยคำนวณจำนวนข้อต่อและขนาดรางให้ถูกต้องตรงตามแบบหน้างานมากที่สุด โดย “ร้านไฟฟ้า” มีทีมงานมืออาชีพคอยให้คำแนะนำในการคำนวณขนาดรางวายเวย์ที่เหมาะสมกับหน้างานของคุณ
