Key Takeaways
พาวเวอร์มิเตอร์ (Power Meter) หรือเครื่องวัดกำลังไฟฟ้าดิจิทัล คืออุปกรณ์สำคัญในการมอนิเตอร์และวิเคราะห์คุณภาพไฟฟ้าในโรงงานอุตสาหกรรมแบบ Real-Time โดยรุ่นยอดนิยมอย่าง Schneider Electric PM2230 สามารถวัดค่าไฟฟ้าในระบบ 3 เฟสได้ครอบคลุม ทั้งแรงดัน กระแส พลังงาน Power Factor รวมถึงค่าฮาร์มอนิก ช่วยให้วิศวกรและผู้ดูแลระบบสามารถวางแผนซ่อมบำรุงเชิงป้องกัน ช่วยป้องกันปัญหาเครื่องจักรหยุดชะงัก ลดต้นทุนพลังงานได้อย่างมีประสิทธิภาพ
ช่างไฟและวิศวกรโรงงานทุกคนต่างรู้ดีว่า ปัญหาไฟตก ไฟกระชาก หรือกระแสไฟฟ้าไม่สมดุลแม้เพียงไม่กี่วินาที สามารถทำให้เครื่องจักรในไลน์ผลิตหยุดชะงักและสร้างความเสียหายหลักแสนล้านได้ในพริบตา เครื่องมือที่จะช่วยให้ผู้ดูแลระบบมองเห็น “สุขภาพ” ของระบบไฟฟ้าได้อย่างแม่นยำที่สุดก็คือ พาวเวอร์มิเตอร์ (Power Meter) หรือเครื่องวัดกำลังไฟฟ้า และหากพูดถึงรุ่นยอดนิยมที่เป็นมาตรฐานในอุตสาหกรรม ชื่อของ Schneider Electric รุ่น PM2230 มักจะเป็นที่นึกถึงอยู่เสมอ บทความนี้จึงจะพาไปเจาะลึกว่าพาวเวอร์มิเตอร์รุ่นนี้ทำอะไรได้บ้าง และมีวิธีติดตั้งอย่างไรเพื่อตรวจจับปัญหาไฟฟ้าได้อย่างมีประสิทธิภาพ

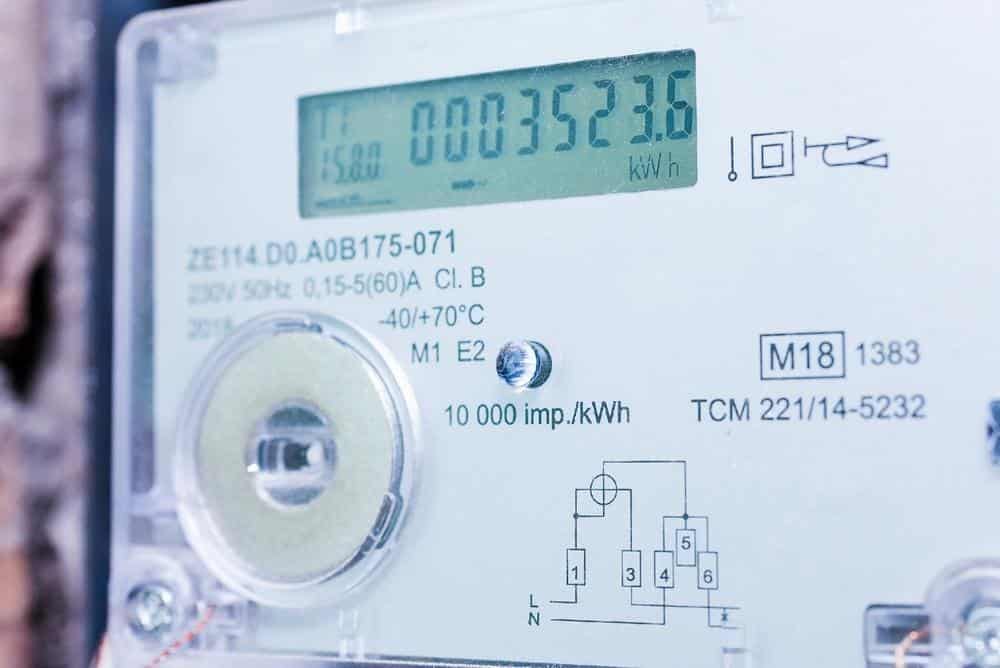

พาวเวอร์มิเตอร์ (Power Meter) คืออะไร ? ทำความรู้จักเครื่องวัดกำลังไฟฟ้ายุคใหม่
Power Meter คือเครื่องมือวัดและแสดงผลค่าพารามิเตอร์ทางไฟฟ้าที่มีความแม่นยำสูง โดยได้รับการพัฒนามาจากมิเตอร์จานหมุนแบบเดิมให้กลายเป็นมิเตอร์ระบบดิจิทัล (Digital Power Meter) ที่สามารถวัดค่าได้หลากหลายภายในตัวเดียว
สำหรับในโรงงานอุตสาหกรรม เครื่องวัดกำลังไฟฟ้าจะติดตั้งไว้ที่ตู้ควบคุมไฟฟ้าหลัก (MDB) หรือตู้ย่อย (Sub-Distribution Board) เพื่อทำหน้าที่มอนิเตอร์ บันทึกข้อมูล และวิเคราะห์คุณภาพไฟฟ้าแบบ Real-Time ช่วยให้วิศวกรสามารถวางแผนซ่อมบำรุงเชิงป้องกันได้อย่างแม่นยำ ก่อนที่จะเกิดปัญหาเครื่องจักรดับ หรืออุปกรณ์เสียหาย
PM2230 พาวเวอร์มิเตอร์ใช้วัดอะไรได้บ้างในระบบไฟ 3 เฟส ?
Schneider Electric ตระกูล EasyLogic รุ่น PM2230 เป็นพาวเวอร์มิเตอร์ดิจิทัลแบบหน้าจอ LCD ยอดนิยมที่ออกแบบมาสำหรับระบบไฟฟ้า 3 เฟสโดยเฉพาะ โดยตัวเครื่องสามารถประมวลผลและแสดงค่าพารามิเตอร์ที่จำเป็นได้อย่างครบถ้วน ดังนี้
- แรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) : วัดค่าได้อย่างละเอียดทั้งแบบ Line-to-Line และ Line-to-Neutral ในระบบไฟ 3 เฟส เพื่อเช็กความสมดุลของกระแสและแรงดัน
- กำลังไฟฟ้าจริงและกำลังไฟฟ้าเสมือน (Active, Reactive, and Apparent Power) : แสดงผลเป็นค่า kW, kVAR และ kVA ทำให้ทราบโหลดการใช้พลังงานจริงในแต่ละช่วงเวลา
- พลังงานไฟฟ้าสะสม (Energy) : วัดค่า kWh และ kVARh สำหรับนำไปคำนวณและวิเคราะห์ต้นทุนค่าไฟของแต่ละไลน์ผลิต หรือแต่ละแผนก
- ค่าตัวประกอบกำลังไฟฟ้า (Power Factor – PF) : ตรวจสอบประสิทธิภาพการใช้ไฟฟ้า เพื่อดูว่าระบบมีความจำเป็นต้องติดตั้ง Capacitor Bank เพิ่มเติมเพื่อเลี่ยงค่าปรับจากการไฟฟ้าหรือไม่
- ความถี่ไฟฟ้า (Frequency) : ตรวจวัดความนิ่งของความถี่ระบบ (Hz)
- การวัดค่าฮาร์มอนิก (Total Harmonic Distortion – THD) : รุ่น PM2230 สามารถวัดค่าความเพี้ยนเนื่องจากฮาร์มอนิกของทั้งแรงดันและกระแส (THD-V / THD-I) ได้ถึงลำดับที่ 31 (Harmonics Up to 31st) ซึ่งเป็นฟังก์ชันสำคัญในการตรวจจับสัญญาณรบกวนที่อาจทำให้บอร์ดอิเล็กทรอนิกส์ หรืออินเวอร์เตอร์ของเครื่องจักรชำรุดเสียหาย

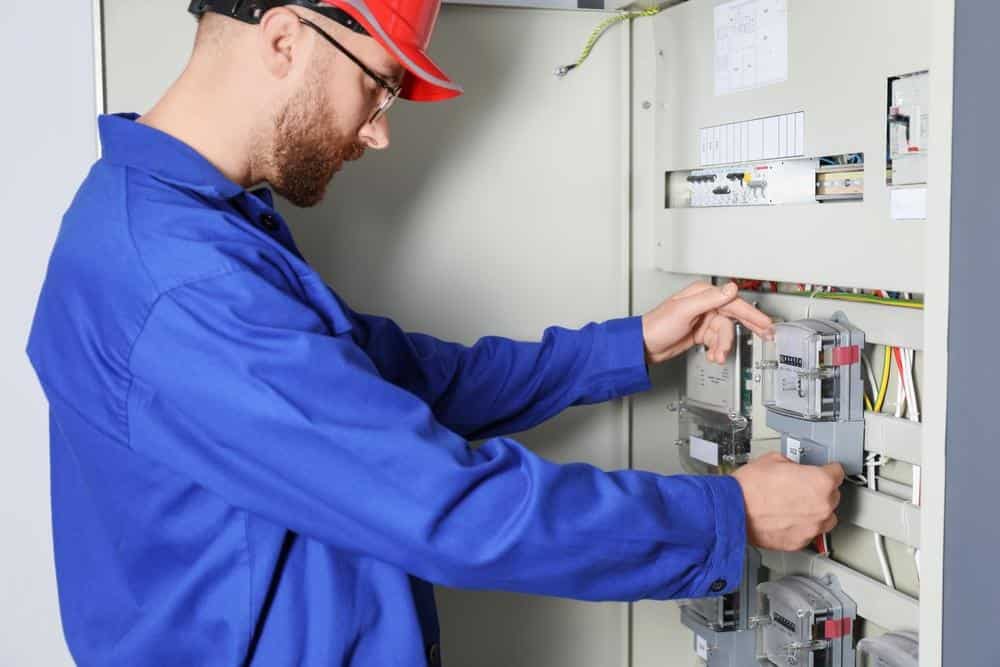

วิธีติดตั้งพาวเวอร์มิเตอร์เพื่อตรวจจับปัญหาไฟฟ้าในโรงงานทำอย่างไร ?
การติดตั้งพาวเวอร์มิเตอร์ให้สามารถตรวจจับปัญหาไฟฟ้าในโรงงานได้อย่างมีประสิทธิภาพและปลอดภัยสูงสุด มีขั้นตอนการดำเนินงานมาตรฐาน ดังนี้
1. การเลือกจุดติดตั้ง
ควรติดตั้งไว้ในตำแหน่งที่สามารถมองเห็นหน้าจอได้ง่าย เช่น บริเวณหน้าบานตู้ MDB หรือตู้ควบคุมย่อยที่ต้องการมอนิเตอร์โหลดสำคัญ โดยติดตั้งให้อยู่ในสภาพแวดล้อมที่ระบายอากาศได้ดี ปราศจากความชื้น หรือฝุ่นละอองเคมีเข้มข้น
2. การต่อวงจรวัดแรงดัน (Voltage Input)
ทำการเดินสายต่อสัญญาแรงดันไฟฟ้าจากระบบไฟ 3 เฟส (L1, L2, L3 และ N) เข้าสู่พอร์ต Voltage Input ของตัวพาวเวอร์มิเตอร์ โดยแนะนำให้ติดตั้งฟิวส์ป้องกัน (Potential Fuse) ขนาดเหมาะสมคั่นกลางเพื่อความปลอดภัยในระบบ
3. การต่อวงจรวัดกระแสด้วย Current Transformer (CT)
เนื่องจากกระแสไฟฟ้าในโรงงานมีปริมาณสูง จึงต้องใช้หม้อแปลงกระแส (CT) เป็นตัวแปลงสัดส่วนกระแสลงมาเพื่อป้อนเข้าพอร์ต Current Input ของตัวมิเตอร์ โดยต้องระวังเรื่องทิศทางขั้วต่อของ CT (S1/S2 หรือ K/L) ให้ถูกต้องตามเฟสเพื่อไม่ให้ค่ากำลังไฟฟ้าติดลบ หรือแสดงผลคลาดเคลื่อน
4. การตั้งค่าอัตราส่วน (CT & PT Ratio)
เมื่อต่อสายทางกายภาพเรียบร้อยแล้ว วิศวกรต้องทำการโปรแกรมตั้งค่าอัตราส่วนของ CT และ PT (หากมี) ผ่านหน้าจอของเครื่อง เช่น หากใช้ CT ขนาด 500/5A ต้องตั้งค่า CT Ratio ให้ตรงกัน เพื่อให้ตัวพาวเวอร์มิเตอร์คำนวณและแสดงผลค่ากระแสและพลังงานตรงกับความจริง
5. การเชื่อมต่อระบบสื่อสาร (RS-485 Modbus RTU)
รุ่น PM2230 มาพร้อมพอร์ตสื่อสาร RS-485 (Modbus RTU) ทำให้สามารถเดินสายสัญญาณต่อไปยังระบบ SCADA, PLC หรือโปรแกรม Energy Management System (EMS) เพื่อดึงข้อมูลคุณภาพไฟขึ้นไปบันทึก ดูเทรนด์ย้อนหลัง และตั้งค่าแจ้งเตือน (Alarm) แบบอัตโนมัติเมื่อเกิดสภาวะผิดปกติในระบบไฟ
พาวเวอร์มิเตอร์ PM2230 ราคาเท่าไร ? ทำไมถึงคุ้มค่ากับการลงทุน
ในกลุ่มสินค้าประเภทนี้ มิเตอร์ PM2230 มีราคาอยู่ในระดับที่จับต้องได้และคุ้มค่าอย่างมากเมื่อเทียบกับฟังก์ชันการทำงานระดับอุตสาหกรรม (Industrial Grade) ยิ่งหากนำไปเปรียบเทียบกับความเสียหายของเครื่องจักรหรือค่าปรับ Power Factor ที่โรงงานต้องจ่ายหากไม่มีการมอนิเตอร์ระบบไฟฟ้าที่ดี การติดพาวเวอร์มิเตอร์รุ่นนี้จะช่วยให้คืนทุน (ROI) ได้ภายในระยะเวลาอันสั้น
หากกำลังมองหามิเตอร์วัดไฟคุณภาพสูง รวมถึงต้องการตรวจสอบข้อมูลเชิงเทคนิค หรือเช็กราคาพาวเวอร์มิเตอร์ PM2230 และรุ่นอื่นที่เหมาะกับระบบไฟฟ้าของโรงงาน สามารถรับโปรโมชันราคาพิเศษและคำแนะนำจากผู้เชี่ยวชาญที่ “ร้านไฟฟ้า” ศูนย์รวมมิเตอร์และพาวเวอร์มิเตอร์อุตสาหกรรม ได้ตลอด 24 ชั่วโมง
- รับประกันสินค้านานสูงสุด 2 ปี มั่นใจได้ในวัสดุและความทนทาน
- จัดส่งฟรี ทันที ! เมื่อมียอดสั่งซื้อและชำระเงินครบ 5,000 บาทขึ้นไป
อุ่นใจในทุกการใช้งานด้วยบริการหลังการขายระดับมืออาชีพ พร้อมทีมวิศวกรผู้เชี่ยวชาญด้านระบบไฟฟ้าคอยให้คำแนะนำดูแลตลอดอายุการใช้งาน ไม่ว่าจะต้องการสั่งซื้อสินค้าจำนวนมากสำหรับงานโครงการ หรือต้องการคำปรึกษาในการเลือกสเปกพาวเวอร์มิเตอร์ให้ตรงกับหน้างาน ก็สามารถติดต่อขอรับใบเสนอราคาในราคาพิเศษได้ทันที
สนใจสอบถามข้อมูลเพิ่มเติม ติดต่อได้ที่
- โทร. 089-121-1111
- LINE OA: @eshop
- Email: ranfaifa@gmail.com
ข้อมูลอ้างอิง
- Power Meter. สืบค้นเมื่อ 7 กันยายน 2569. จาก https://www.sciencedirect.com/topics/engineering/power-meter
คำถามที่พบบ่อยเกี่ยวกับพาวเวอร์มิเตอร์ PM2230 (FAQs)
พาวเวอร์มิเตอร์ PM2230 สามารถส่งข้อมูลเข้ากับระบบ SCADA หรือ EMS เดิมของโรงงานได้หรือไม่ ?
สามารถเชื่อมต่อได้ทันที เนื่องจาก PM2230 มีพอร์ตสื่อสาร RS-485 ที่รองรับโปรโตคอลมาตรฐาน Modbus RTU จึงสามารถดึงค่าพารามิเตอร์ไฟฟ้าเข้าสู่ระบบ SCADA, PLC หรือโปรแกรมบริหารจัดการพลังงาน (EMS) เพื่อมอนิเตอร์แบบ Real-Time ได้
การวัดค่าฮาร์มอนิก (THD) สูงถึงลำดับที่ 31 ในรุ่น PM2230 มีประโยชน์อย่างไร ?
ช่วยให้วิศวกรตรวจจับสัญญาณรบกวนและความผิดเพี้ยนของคลื่นไฟฟ้าที่เกิดจากอุปกรณ์ Inverter หรือ VFD ได้อย่างรวดเร็ว ป้องกันปัญหาบอร์ดอิเล็กทรอนิกส์ในเครื่องจักรชำรุด หรืออุปกรณ์ควบร้อนจัดจนเกิดความเสียหาย
พาวเวอร์มิเตอร์ Schneider PM2230 แตกต่างจากรุ่น PM2120 อย่างไร ?
พาวเวอร์มิเตอร์ PM2230 โดดเด่นกว่าด้วยการวัดค่าฮาร์มอนิก (THD) ได้ละเอียดถึงลำดับที่ 31 (ขณะที่รุ่น PM2120 วัดได้เพียงลำดับที่ 15) และมีค่าความแม่นยำ (Accuracy Class) ในการวัดพลังงานสูงถึง Class 0.5S จึงเหมาะกับโรงงานที่ต้องการวิเคราะห์คุณภาพไฟฟ้าเชิงลึก
หน้าจอแสดงผลของ PM2230 เป็นรูปแบบใด ใช้งานยากหรือไม่ ?
เป็นหน้าจอแบบ LCD กราฟิกที่แสดงผลค่าพารามิเตอร์ได้ชัดเจน ตัวเครื่องออกแบบปุ่มกดแบบ Intuitive Navigation ช่วยให้ผู้ดูแลระบบและช่างไฟฟ้าสามารถกดดูค่าแรงดัน กระแส พลังงาน ตั้งค่า CT Ratio หน้าเครื่องได้อย่างสะดวกสบาย
